4646 SCHEUCH Absauganlage

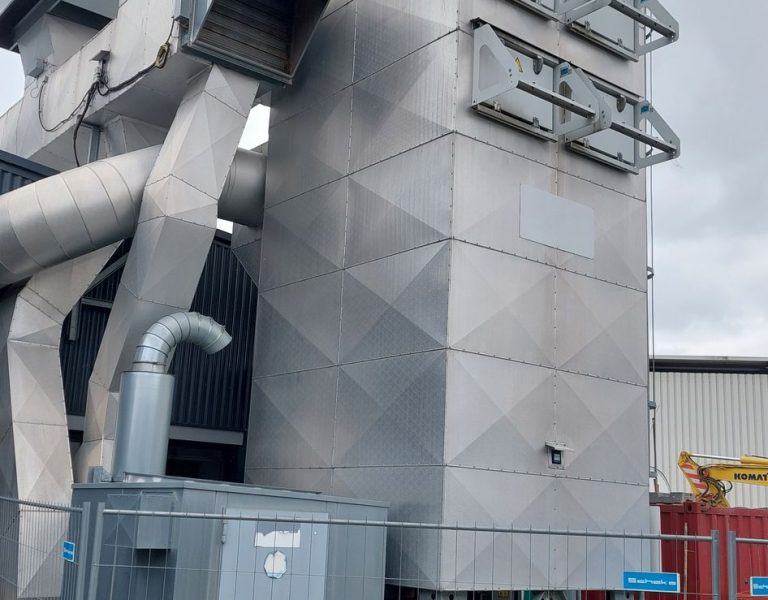

SCHEUCH LIGNO IMPULSFILTER Absauganlage

Technische Daten:

Art.-Nr.: 4646
Fabrikat: SCHEUCH
Type: LIGNO IMPULSFILTER
Baujahr: 2011
Masch.-Nr.:

SCHEUCH LIGNO IMPULSFILTER – EFFIZIENT UND BETRIEBSSICHER – GERINGE BETRIEBSKOSTEN, HOHE STANDZEITEN

ANLAGE IN BETRIEB ZU BESICHTIGEN; PREIS GILT DEMONTIERT; JEDOCH AUSSCHL: VERLADEKOSTEN

Gasmenge max. 40.000 m3/h
Staubart Holzstaub, -späne

110 Filterschläuche d=165 mm, Länge 4500 mm
Filterstoff Qualität: LIGNO 0,1

Werkstoff Gehäuse ZF 275 NA feuerverzinkt
Druckstoßfestigkeit 130 mbar

Druckluftverbrauch 3,0 Nm3/h
Druck am Filter 5,5 bar

Ventilatoreinheit im Filterkopf integriert:
2 Ventilatoren mit je 20.000 m³/h / 4000 Pa / 30 kW WEG Motor

Zubehör:
Rohgasanschluss mit Rückschlagklappe: 1 x Ø710
Explosionsdruckentlastung mit Berstklappen (reduziertes Flammenprofil: 5 Meter)
Trockenlöschleitung, Explosionsdrucküberwachung

1 Staubsammelbunker Nutzvolumen ca. 6 m³
mit Rührwerksaustragung 1,1kW und Dosierschnecke d=300 mm
Getriebemotore: Fabr. SEW, 400 V, 50 Hz
Austragsvolumen max.: 6 m³/h

Zellenradschleuse zur Entkopplung
Type: zsl 0315-nk-25 / ATEX-Schutzsystem / 20 % Füllgrad bei 6 m³/h
mit SEW Getriebemotor 0,75 kW

Steuergerät
zur vollautomatischen Steuerung der Abreinigungsimpulse
inkl. Differenzdruck-Messumformer ddmu2 (0 … 20 mbar) und Anbausatz

Für Rückluftbetrieb
inkl. Umschaltklappen: Rückluft, Fortluft, Frischluft
mit Reststaubsensor
Rückluftkanäle bis Dacheingang im Preis enthalten

Schalldämmmaßnahmen
– Fortluftschalldämpfer
– Außenisolierung mit 100 mm Mineralwolle und Blechverkleidung

Abtransportmaße:
Filteranlage wird in 4 Teile getrennt.

1) Filterkopf etamax Unit 4150×2600 Höhe=2900mm –
Gewicht ca. 3500Kg (Megatrailer)

2) Teil Gehäuse 3000×2600 Höhe=1200mm –
Gewicht ca. 400Kg (Megatrailer)

3) Gehäuse 3000×2600 Höhe=2990mm –
Gewicht ca. 1000Kg (Megatrailer)

4) Bunker mit Unterstützung 3000×2600 Höhe= 3160mm –
Gewicht ca. 2000Kg (Tieflader)
